A vos balais, va y avoir de la sciure...
En photo et en vidéo, la construction d'un hexadidg méthode du joint-congé-époxy.
Simple à fabriquer, l'hexadidg est composé, comme son nom l'indique, de six facettes assemblées avec un mastique époxy.
Le dernier avait été fabriqué en ctp (premier essai) et avait tendance a survibrer dans les basses.
Ce nouveau hexadidg est d'une qualité exceptionnelle: nouveau bois, nouvelle configuration de la colonne d'air, le tout accordable à la note désirée... Que du bonheur!

Les planches utilisées sont des plintes en sapin de 2m de long sur 10cm de large et 1cm d'épaisseur.
La largeur de la planche détermine le diamètre max de la cloche. En effet, la largeur de chaque facette d'un hexagone est égale a son rayon (soit pour une facette de
8 cm de large, un diametre d'hexagone de 8x2=16cm).
Une p'tite photo:

hexa de base.JPG (140.25 Kio) Consulté 2607 fois

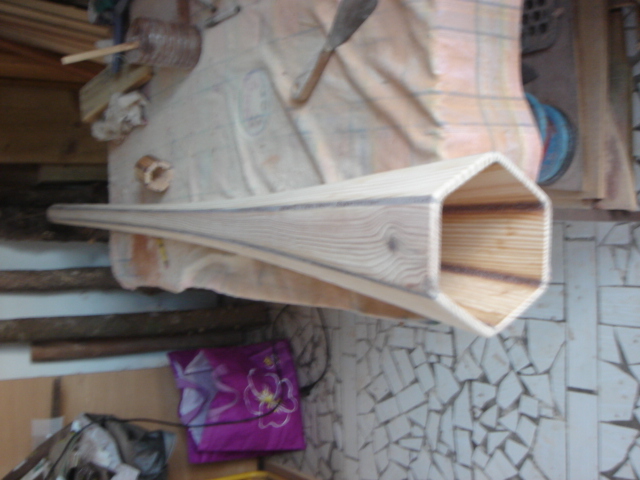

Pour vous mettre l'eau à la bouche, une photo du didg fini juste poncé:

didg fini.JPG (149.78 Kio) Consulté 2607 fois

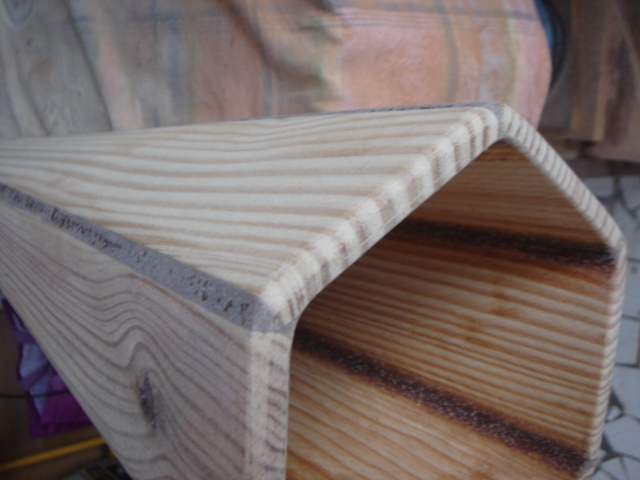

Détail de la cloche:

détail cloche.JPG (145.46 Kio) Consulté 2607 fois

Dans un premier temps, il vous faut tracer la première facette qui vous servira de gabarit afin de réaliser six facettes identiques.

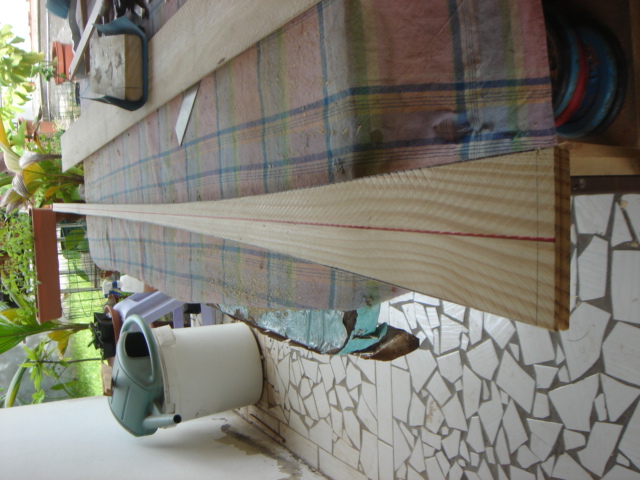

Tracez l'axe de symetrie sur votre planche référente:

axe de symetrie.JPG (143.55 Kio) Consulté 2607 fois

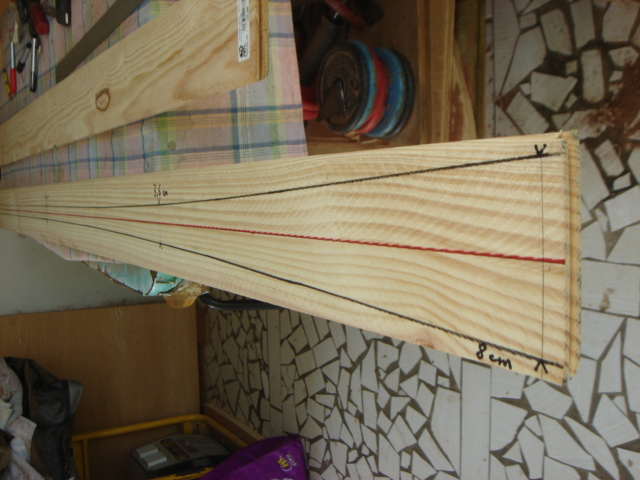

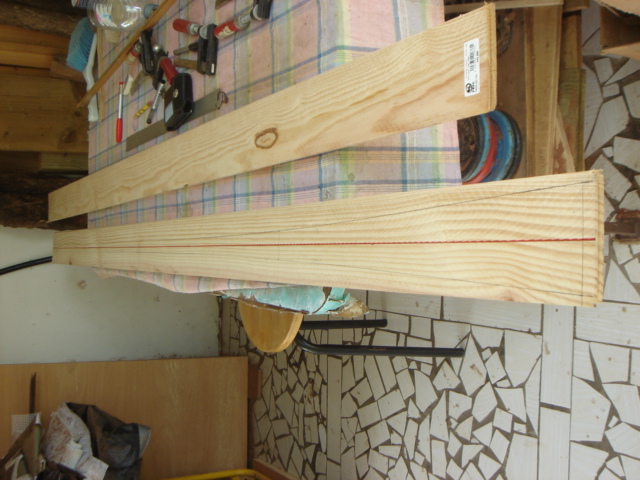

Puis tracez les deux bords de votre facette:

traçage bords.JPG (155.3 Kio) Consulté 2607 fois

Le traçage des deux bords se fait en reportant à des points clés la largeur voulue, puis à relier ces points avec une regle souple
pour obtenir une courbe progressive (dans le rôle de la regle souple, une des 5 autres planches...)
Libre à vous de configurer la colonne d'air comme il vous semble sachant, je le rappelle, que le diamètre est déterminé par la largeur
de chaque facette qui correspond au rayon...

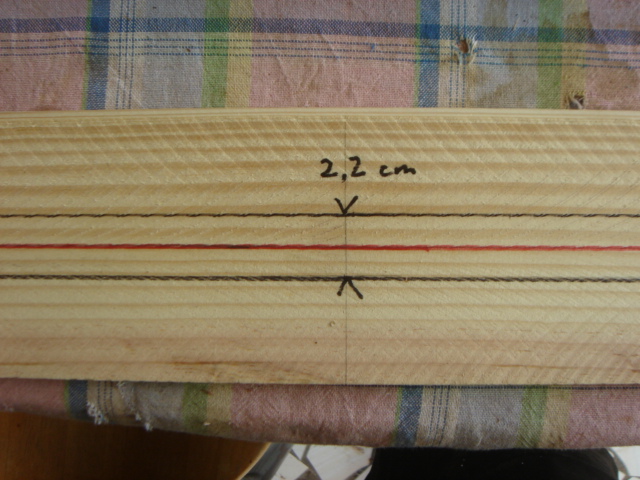

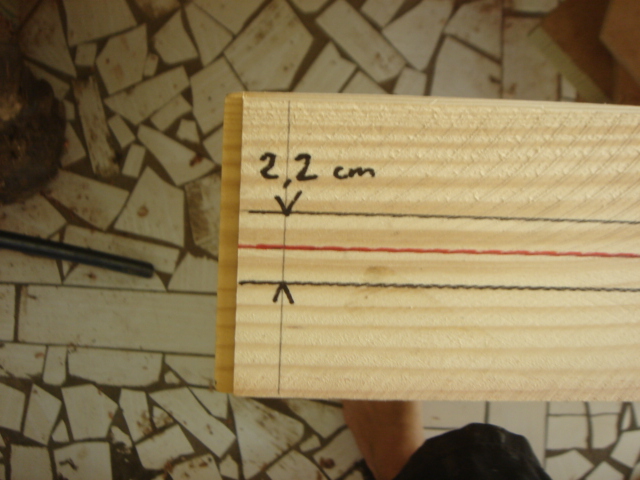

Pour le didg réalisé, la largeur à l'embouchure est de 2,2cm (soit 4,4cm de diamètre)

L embouchure.JPG (151.04 Kio) Consulté 2607 fois

La largeur à 1m: 2,2cm (la même afin d'avoir une colonne d'air droite que l'on va raccourcir par la suite pour l'accordage)

a 1m.JPG (140.81 Kio) Consulté 2607 fois

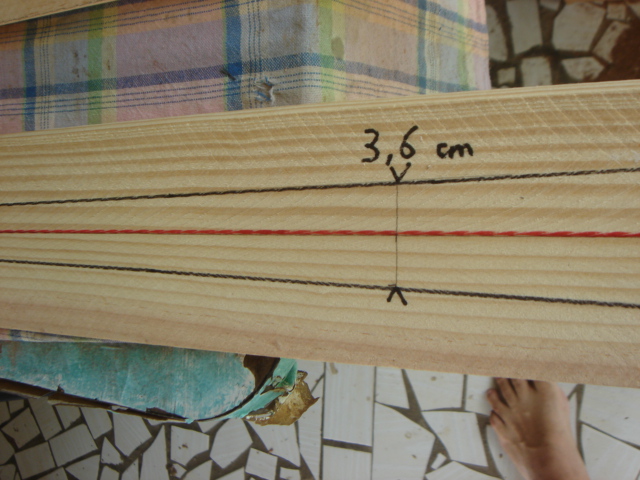

La largeur à 1,6m

a 1,6m.JPG (156.37 Kio) Consulté 2607 fois

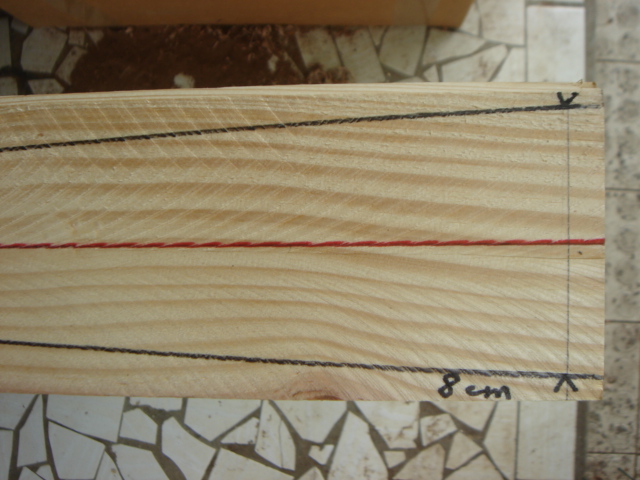

Et enfin la largeur à 2m soit à la cloche

a 2m cloche.JPG (139.45 Kio) Consulté 2607 fois

Tracez la courbe passant par ces points puis découpez la première facette

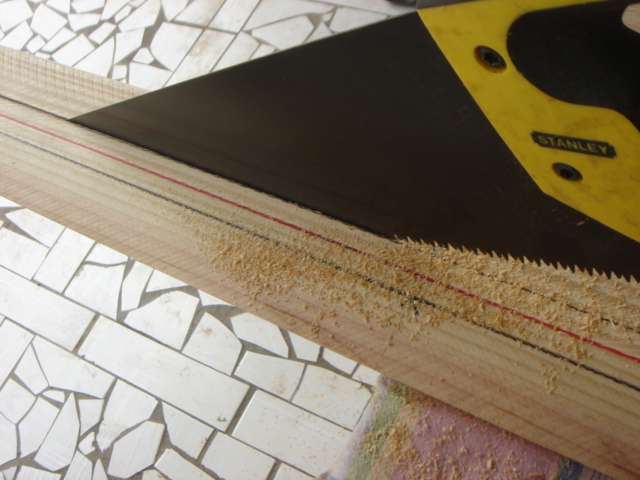

J'effectue les découpes à la scie à main car le trait de scie est beaucoup plus droit, ce qui permet de diminuer considérablement le temps d'ajustage
et d'ameliorer le rendu fini.

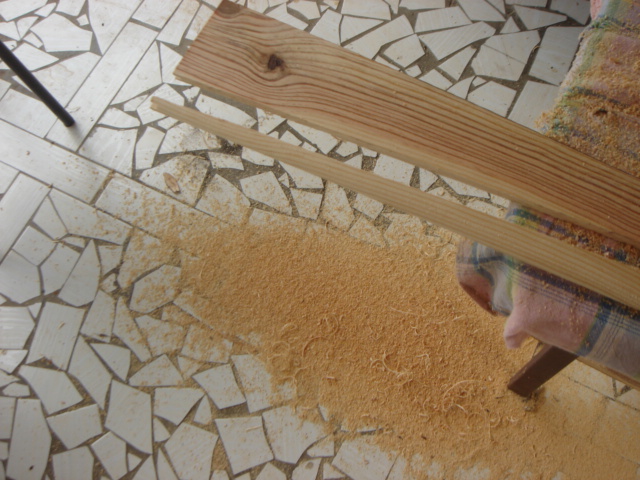

La facette découpée

facette découpée1.JPG (144.78 Kio) Consulté 2607 fois

autre vue

facette découpée 2.JPG (151.41 Kio) Consulté 2607 fois

Et la suite un autre jour...

[raphaël]

Trop la classe !!!

Magnifique !!!

Bravo

[Kidjou]

Pareil: superbe!

Vivement la suite

[-skalex]

Niquel Un Grand Grand merci!!

[flo_fliflo]

très belle initiative!!!je ne suis pas trop fan de la forme,mais je suis sur que ce tuto va permettre a bcp de monde de se fabriquer un instru attypique a moindre cout!!j'aplaudi meme avec les pieds

[Le Bourdon]

Tu ne sais pas à quel point tu me dépannes! J'ai besoin de quelques didges d'appoint et ce thread tombe à point nommé! Il mériterait de finir en post-il pour éviter qu'il ne se perde. Merci!

[-skalex]

+1

[didgeman25]

ENORMISSIME
euh oui j'ai que ça a dire, pourquoi???
Nan vraiment bravo à toi!

[yonaturaltrip]

Vla la suite...


Nous en étions au découpage du gabarit: une fois découpé, poncer les bords afin de rattraper les défauts et d'enlever les echardes
qui risqueraient d'accrocher le crayon lors du tracage des autres lattes (souvenez vous: plus la découpe est fine et précise, moins il
y a du boulot de poncage!!!)

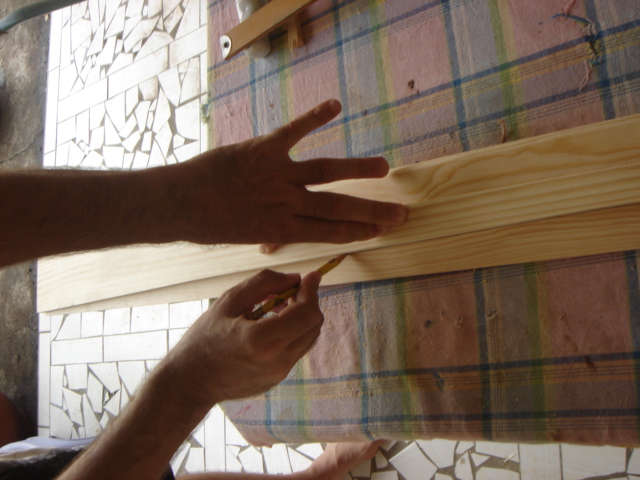

Poser le gabarit obtenu sur chacune des 5 autres lattes et tracer le pourtour au crayon. IMPORTANT: servez vous uniquement de la
latte gabarit pour tracer les autres lattes

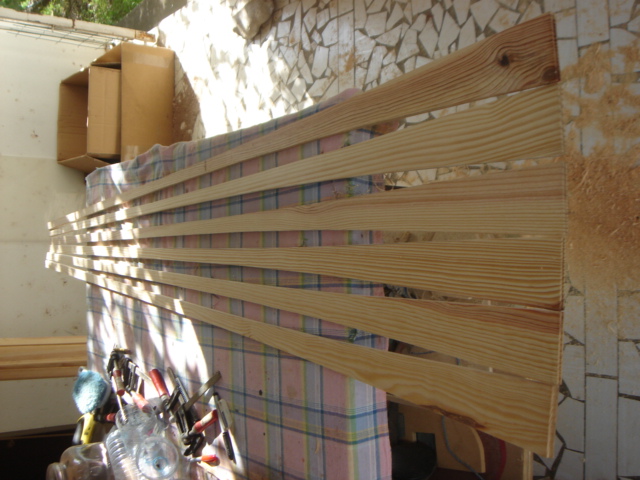

Puis découpez les 5 lattes... RE IMPORTANT: récuperez la sciure, elle vous servira, une fois tamisée, dans la composition du mastic!!!

six lattes 1.JPG (142.77 Kio) Consulté 2539 fois

Les poncer également.

Voila les différentes pieces qui n'attendent plus qu'à etre assemblé... Mais l'opération sera dure si vous essayez de le faire sans support
car les lattes vont se barrer dans tous les sens, se chevaucher, mal se joindre... donc support obligatoire.

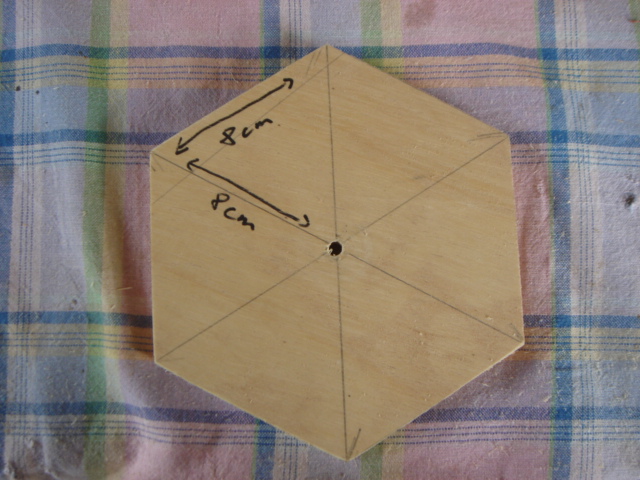

Pour le support se munir d'une tringle a rideau en bois (diametre 3,5cm) et y visser un hexagone avec des facettes de la largeur de la latte
coté cloche du didg (ici 8cm)

hexa de base.JPG (140.25 Kio) Consulté 2539 fois

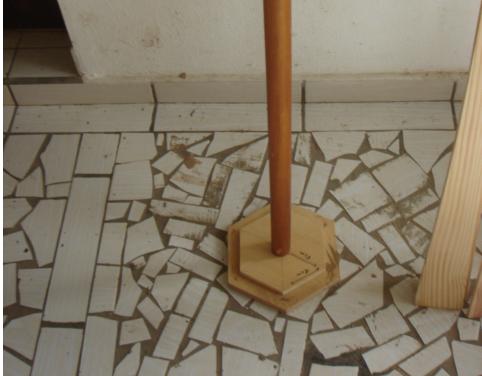

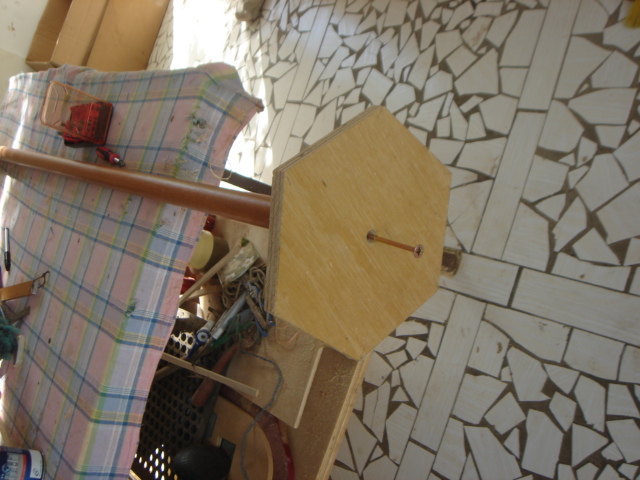

Le visser à la tringle en rajoutant coté sol une plaque plus grande pour la stabilité (sur la photo un hexagone mais c'est celui dont je m'etais
servi pour le premier hexadidg)

montage support1.JPG (138.15 Kio) Consulté 2539 fois

Le support fini

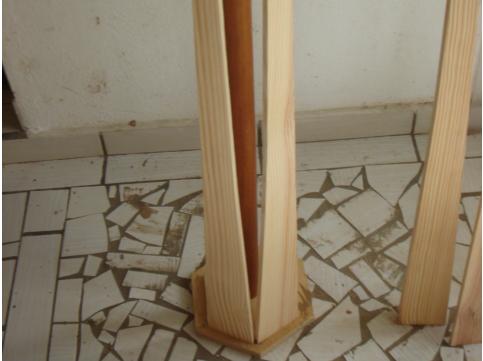

Disposez les six lattes autour du support

lattes support.JPG (27.55 Kio) Consulté 2539 fois

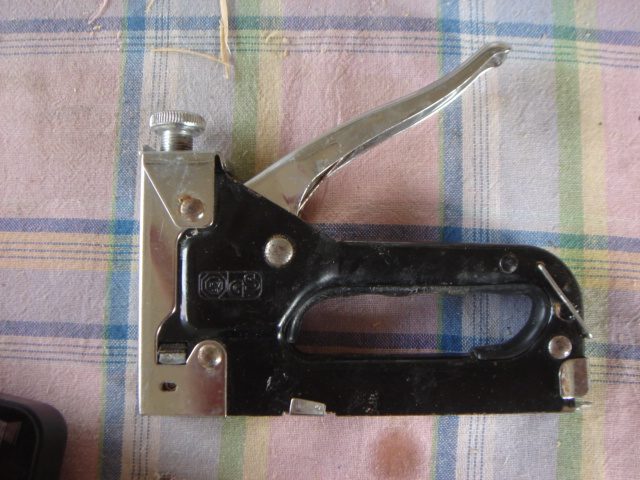

Puis a l'aide d'une agraffeuse assemblez les lattes en commençant par le haut.


Quatre rangées d'agraffes suffisent largement.

assemblage 1.JPG (23.54 Kio) Consulté 2539 fois

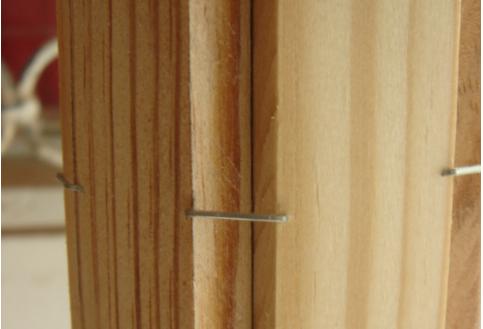

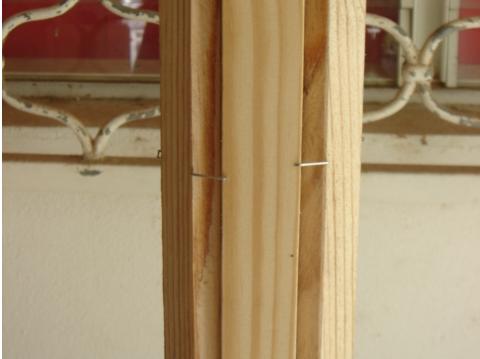

Détail

assemblage 2.JPG (22.69 Kio) Consulté 2539 fois

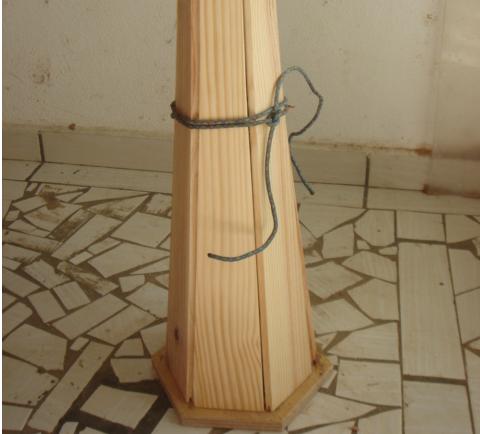

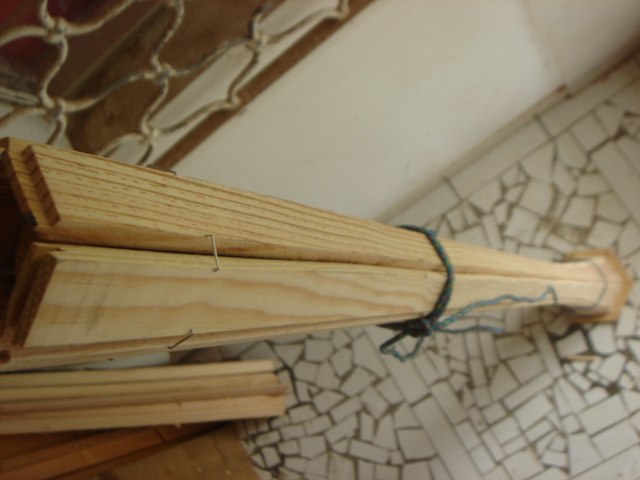

Si des espaces entre les lattes subsistent, les faire joindre en les serrant avec une cordelette

assemblage 4.JPG (29.63 Kio) Consulté 2539 fois

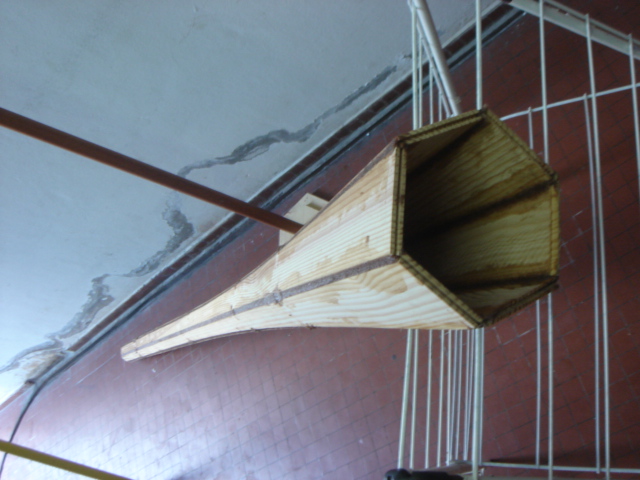

Une autre vue

assemblage 5.JPG (130.49 Kio) Consulté 2539 fois

Le didg est prêt pour le collage au joint-congé-époxy, mais je poste déja ça car j'ai une vidéo à joindre et je ne sais pas
comment faire. je me rencarde et je poste le reste.

[Grumly]

ça donne envie !

Faut être précis par contre... C'est pas tout à fait mon fort ça

Ça me tarde de voir le collage !

[didgeman25]

eh bien je crois que je sais ce que je vais essayer de faire pendant mes prochaines vacs... ^^
vivement la suite!

[yonaturaltrip]

J'ai pas trouvé comment poster une vidéo, donc si une âme charitable veut bien me donner la methode...

Le didg est prêt à être collé...

Il faut donc préparer le joint-congé-époxy...

Le joint-congé-époxy n'est autre que de la résine époxy additionnée de deux éléments appelés "charges" qui ont chacun leur fonction.

La première charge est la silice coloïdale, une poudre blanche composée de microbilles de verre ayant pour fonction de thixotropier la résine,
autrement dit de l'empecher de couler, ce qu'elle ferait au bout d'un moment avec seulement de la fibre de bois. On la trouve dans les magasins de bricolage, les shipchandler ou sur internet. Pour le didg, il en faut très peu, sachant que la silice se rajoute à la resine en volume de 1/1, c'est à dire le même volume de résine
que de silice, et que j'ai utilisé à peu près 300g de résine.

La deuxième est la sciure qui est là pour diminuer le "cassant" de la résine pure, en la liant avec ces fibres de bois. elle donne aussi la couleur au joint.
A rajouter au mélange qsp l'obtention d'une pâte ni trop seche, ni trop liquide (à peu près la moitié du volume de résine).

MISE EN OEUVRE:

-préparer une petite quantité de résine (max 100g car la résine prend vite) en respectant le dosage (je conseille de le faire à la seringue car une résine mal dosée risque de ne pas durcir).

-rajouter les charges.

-remplir les espaces entre les lattes en commenssant par le bas (la cloche) en étalant le joint-congé-époxy le plus rapidement possible quitte à revenir dessus après car la résine dans le pot durcit extremement vite (la chaleur etant un facteur d'acceleration du durcissement, et la résine dégage de la chaleur quand elle durcit... Donc, la résine dans le pot chauffe, ce qui accelere la prise, ce qui fait chauffer la résine, ce qui accelere encore la prise......) Il vaut mieux faire plusieurs petites doses de résine que l'on aura le temps d'étaler plutot qu'une grosse quantité de résine qui va durcir avant que l'on ait fini de la travailler... Je fais mon didg en trois passages, et il fait chaud sous les tropiques...

Et c'est là que ma vidéo serait d'une grande utilité...

Laissez secher (une nuit), enlever le didg du support,enlever les agraffes et les cordes, ce qui donne ça:

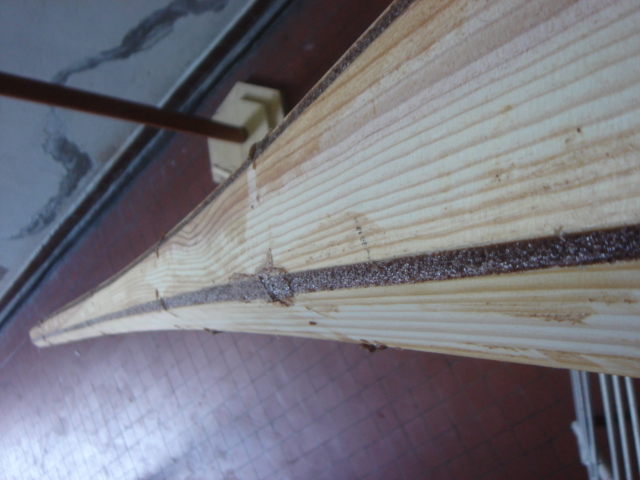

De plus près:

detail collé.JPG (155.82 Kio) Consulté 2526 fois

Le poncer

didg fini.JPG (149.78 Kio) Consulté 2526 fois

L'accorder en determinant la note du didg de 2m, puis en coupant des rondelles de 5cm du coté de l'embouchure (on voit un bout du didg découpé sur la table)
Je le voulais en Do: il fait 1,88m de long (sans l'embouchure)

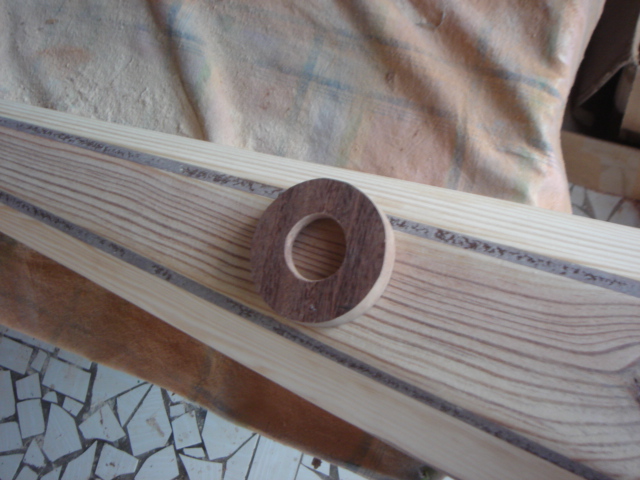

Découpez l'embouchure:

embou 1.JPG (142.61 Kio) Consulté 2526 fois

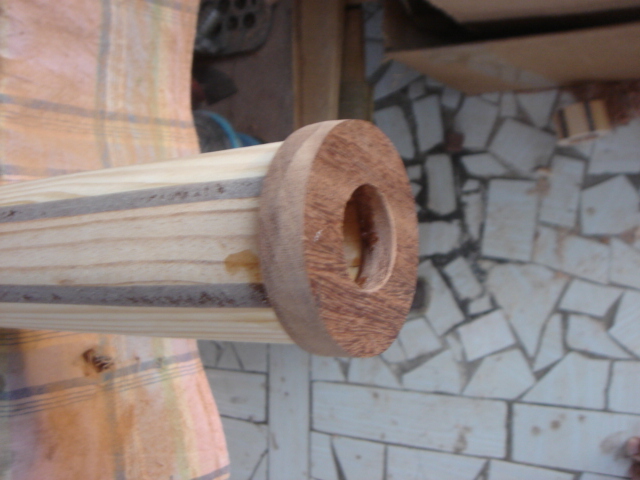

La coller:

embou 2.JPG (140.16 Kio) Consulté 2526 fois

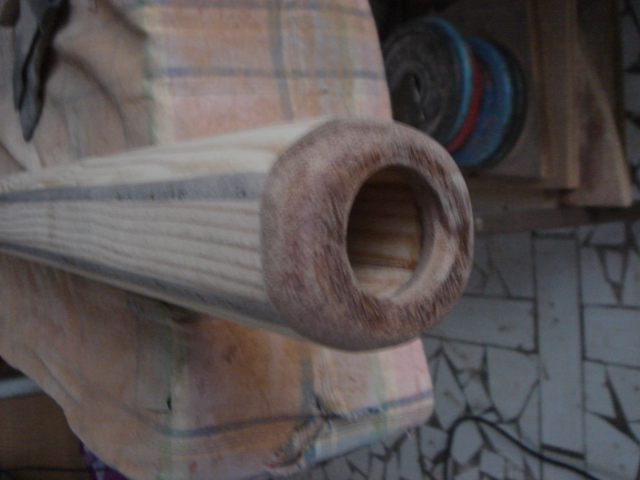

La poncer... Et voili, le didg est fonctionnel, ya plus qu'à le vernir et le huiler!

embou 3.JPG (154.93 Kio) Consulté 2526 fois

[gael]

WAHOU enfin la fin du feuilleton quel suspense, ca donne envie de dévaliser casto et de s'y mettre dans la foulé, merci Yo

[yonaturaltrip]

Pas de quoi
Je suis entrain de telecharger la vidéo sur youtube où on voit comment passer le joint congé époxy,je la mets en ligne dès que possible
Si malgré tout des questions subsistent, pa ni pwoblem, en la pou zot
